はじめに

パッケージなど、デザインを作る際、モックアップに配置しよりリアルな使用シーンを提示して、クライアントに共有することがあると思います。
そんなモックアップはWeb上でも多く配布されており、私たちデザイナーをいつも助けてくれています。
今回からは、そんなモックアップの使い方、作り方をご紹介していきます。

1.選択と配置

ファイルを新規作成後、モデルから、既存モデルをスターターアセットからワークスペースへドラック&ドロップします。

2.位置の調整

オブジェクトに見える三方向を向いている矢印、アーチで、大きさ、角度、オジェクトの幅などを調整できます。

3.マテリアルの設定

マテリアルから、テクスチャを選択できます。 また、初期はスターターアセットが表示されていますが、ライブラリを選択することで、CCライブラリからAdobe Captuteで制作したマテリアルを選択することも可能です。 オブジェクトを選択した状態(ダブルクリック)にすることで、プロパティでの詳細設定からより細かな設定が可能です。

4.ライティングの調整 ライトから、ライティングの調整を行います。 プロパティでの詳細設定でより細かな設定が可能です。 5.デザインの配置 オブジェクトへのデザイン画像の配置を行います。
オブジェクトを選択した状態で、アクションパネルのグラフィックをモデルに配置で、他データから画像を読み込みオブジェクトに配置します。
（このコマンドが表示されない場合は、不数のオブジェクトがグループ化された状態となっている可能性があります。その時は、ダブルクリックをしてグループ内のオブジェクトを選択できます。） グラフィックの位置と大きさや角度は、オブジェクト内に表示される単体のサークルで調整できます。
表示がない場合は、オブジェクトをダブルクリックすることでサークル表示が可能です。

6.背景の設置

背景を設置します。
アートボード内オブジェクト以外の背面をクリックし、プロパティの背景にチェック、右側の■をクリックすることで、背景を入れることができます。
カラーでは単体カラーを、画像からは、他ファイルから画像を配置することができます。
（画像に配置して合成したい場合は、一番初めにこの背景で画像を入れると、馴染むようにオブジェクトを配置しやすくなります。）

7.カメラアングルの調整

右側ツールバーでカメラアングルの調整ができます。

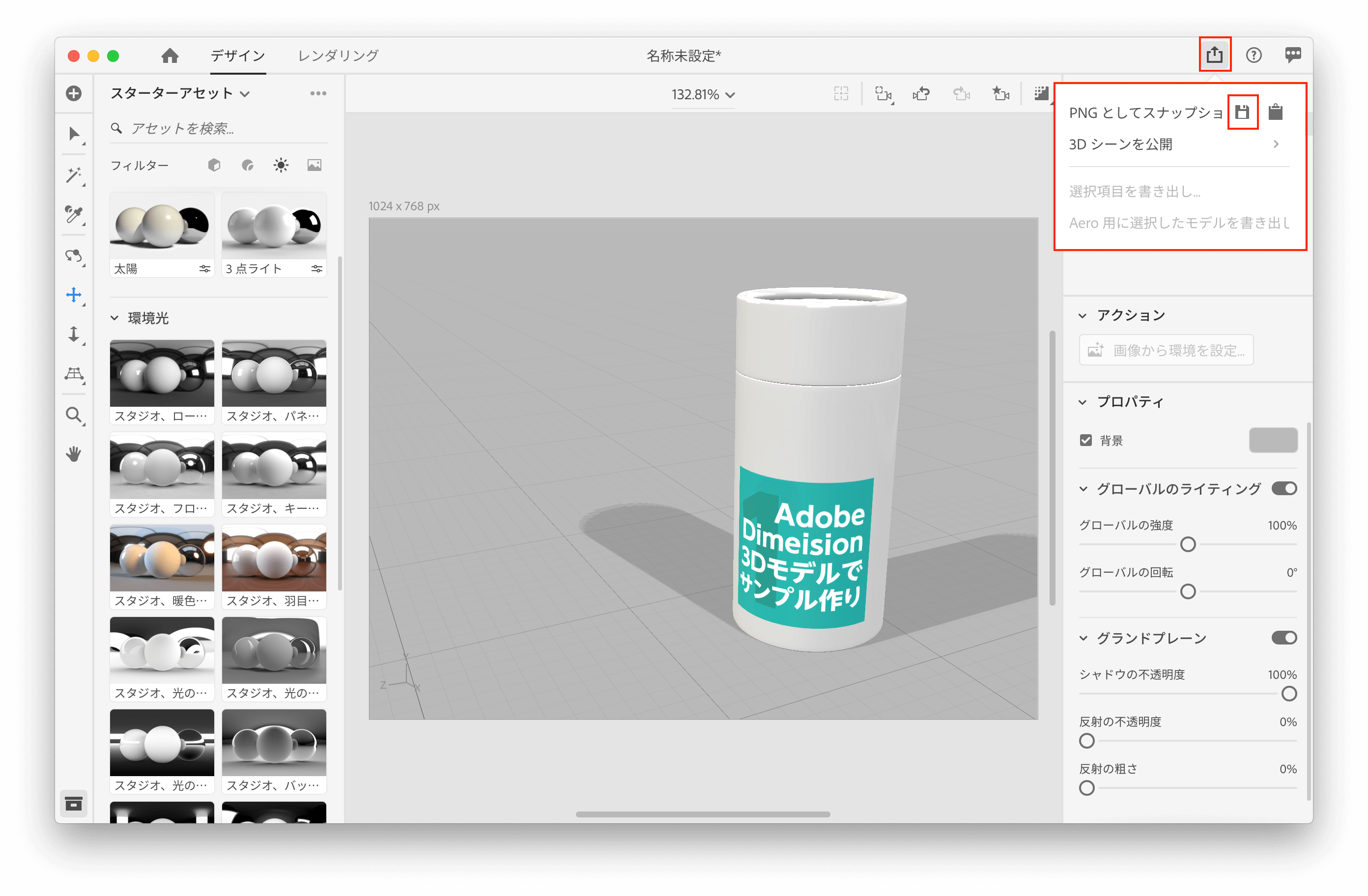

7.書き出し

左上の3Dシーンを共有するから、PNGとしてスナップショット横のフロッピーマークスナップショットをPNGとして取りますをクリックすることで、PNGデータとして書き出すことができます。

まとめ

今回は、基本のモデルを使用したオブジェクトの配置から、画像の埋め込み、PNGとしての書き出しまでを行いました。
次回からは、もう少し深掘りしたDimensionの使い方をご紹介してきます。
